En guide til direkte-ledningsføring av doble-T8 LED-rør
Å erstatte tradisjonell fluorescerende belysning med doble-T8 LED-rør er en effektiv måte å forbedre energieffektiviteten og lyskvaliteten på. I motsetning til "plug-and-play"-versjoner, krever direkte-wire (eller ballast-bypass)-modeller en permanent modifikasjon av den eksisterende lysarmaturen. Denne veiledningen gir en klar-trinn-for--oversikt over prosessen.
Viktige foreløpige vurderinger
Før du starter noe arbeid, er det avgjørende å forstå følgende:
Sikkerhet først:Sørg alltid for at strømforsyningen til lysarmaturen er slått av ved strømbryteren før du starter noe arbeid.
Rørtype:Bekreft at du hardirekte-ledningellerballast-omkjøringdobbel-LED-rør. Disse er ikke kompatible med eksisterende fluorescerende ballaster.
Gravsteiner:Dobbel-LED-rør kreverikke-shuntede gravsteiner(kontaktene som holder rørendene). Shunted gravsteiner, vanlig i hurtigstart-lysrør, gir én enkelt elektrisk bane over begge kontaktene. Ikke-shuntede gravsteiner gir to separate, uavhengige stier. De fleste direkte-wireinstallasjoner krever at du erstatter shuntede gravsteiner med ikke-shuntede versjoner.
Profesjonelle råd:Hvis du er usikker på noen del av denne prosessen eller mangler erfaring med elektrisk arbeid, anbefales det sterkt å konsultere en kvalifisert elektriker.
Oversikt: Direkte-ledning vs. fluorescerende operasjon
I en standard fluorescerende armatur flyter kraft gjennom en ballast som regulerer strømmen til rørene. I en direkte-lednings-LED-installasjon vil du fjerne denne ballasten og forsyne ledningsspenningen direkte til rørkontaktene.
En viktig forskjell med dobbel-rør er hvordan de mottar strøm:
Enkelt-endede rør:Motta både linje (varm) og nøytral tilkoblinger fra samme ende.
Doble-rør:Motta ledningsforbindelsen (varm) i den ene enden og den nøytrale koblingen i den andre.
Installasjonsveiledning
Trinn 1: Klargjør armaturet og identifiser komponentene
Slå av strømmen ved strømbryteren og kontroller at den er av.
Fjern de gamle lysrørene og armaturets deksel for å få tilgang til de interne ledningene.
Identifiser ballasten, gravsteinene og nettledningene (typisk svart for linje og hvit for nøytral).
Trinn 2: Fjern den gamle ballasten
Bruk trådkuttere og kutt forsiktig ledningene som kobler ballasten til gravsteinene og strømnettet. Kutt ledningene så nær ballasten som mulig.
Fjern ballasten fra armaturet. Du må kanskje skru den av monteringsbraketten.
Viktig:Kast den gamle ballasten i henhold til lokale forskrifter for elektronisk avfall.
Trinn 3: Bekreft eller skift ut gravsteiner
Sjekk at alle gravsteiner ikke er-shuntet. Hvis de er shuntet, må du erstatte dem med ikke-shuntede versjoner.
For å installere en ny gravstein, tre ledningene fra armaturet gjennom gravsteinens base, koble dem til gravsteinens terminaler og fest gravsteinen på plass.
Trinn 4: Lag de elektriske tilkoblingene
Kablingsmetoden avhenger av om du installerer et enkelt rør eller flere rør i en armatur.
For et enkelt T8 LED-rør:
Dette krever en enkel seriekobling inne i armaturet.
Koble tilLinje (svart)ledning fra strømnettet til en av tappene på gravsteinen klden ene endenav armaturet.
Koble tilNøytral (hvit)ledning fra strømnettet til en av pinnene på gravsteinen vedmotsatt endeav armaturet.
Sørg for at alle tilkoblinger er sikre ved hjelp av trådmuttere eller trykk-innkoblinger.
For flere T8 LED-rør:

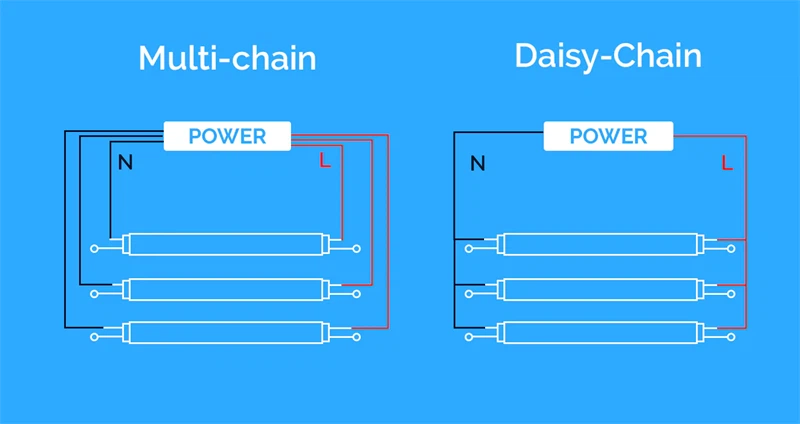

Flere rør må kobles innparallell. Dette sikrer at hvis ett rør svikter, vil de andre fortsette å fungere. Det er to vanlige metoder:
Multi-kjedemetode:
Kjør individuelle par linje- og nøytral-ledninger fra hovedforsyningstilkoblingspunktet til hvert sett med gravsteiner. Dette er en veldig pålitelig metode, men kan bruke mer ledning.
Daisy-kjedemetode:
Dette er en mer effektiv ledningsteknikk.
Tilfør Line-ledningen til den første gravsteinen på den ene siden av armaturet. Bruk deretter en kort startledning for å koble fra den andre kontakten på den samme gravsteinen til den første kontakten på den neste gravsteinen, og så videre.
Gjenta denne prosessen for nøytralledningen på motsatt side av armaturet.
Viktig sikkerhetsmerknad:Gjennom hele prosessen, sørg for at linje- og nøytral-ledninger aldri berører hverandre, da dette vil forårsake kortslutning.
Trinn 5: Siste kontroller og testing
Når alle tilkoblinger er sikre og isolerte, stikk ledningene forsiktig inn i armaturet for å sikre at de ikke forstyrrer rørene.
Sett på plass armaturets deksel.
Installer de nye doble-T8 LED-rørene ved å sette dem inn i gravsteinene og gi dem en kvart-omdreining for å låse dem på plass.
Gjenopprett strømmen ved effektbryteren.
Slå på armaturet. LED-rørene skal lyse umiddelbart uten å flimre eller surre, noe som indikerer en vellykket installasjon.
Ved å følge disse trinnene kan du konvertere fluorescerende lysarmaturer til moderne,-energieffektiv LED-belysning. For ytterligere informasjon eller spesifikke produktspørsmål, vennligst se produsentens retningslinjer eller kontakt en belysningsekspert.
