Kretsbelastningsgrenser forKobles T8 LED-rør: Sikkerhet, ytelse og skalerbarhet
Integrerte koblingsbare T8 LED-rør lover forenklet installasjon ved å muliggjøre daisy-kjetting av flere armaturer. Overskridelse av deres elektriske belastningskapasitet risikerer imidlertid systemsvikt, sikkerhetsfarer og brudd på samsvar. Her er en teknisk oversikt over kritiske begrensninger og løsninger:
1. Kjernebegrensende faktorer
a) Driver utgangskapasitet
Støtte for de fleste integrerte drivereMindre enn eller lik150W total koblet belastning (f.eks. 6×24W rør).
Kritisk svakt punkt: Non-isolated drivers in budget tubes overheat at >80 % belastning (Større enn eller lik 120W).
b) Kontakt/intern ledningsmåler
18-22 AWG ledning i koblinger smelter ved>10A strøm(NEC klasse 2 grense).
Eksempel: 10×24W rør @120V=2A; @277V=0.87A –spenning bestemmer sikker kjedelengde.
c) Spenningsfall
3 % fallregel: Maks 5 koblede rør @120V (40m krets) vs. 15 @277V.
Symptomer: Flimring i endefester, redusert lumenutgang.
2. Virkelige-verden vs. markedsføringspåstander
| Produsentkrav | Faktisk sikker grense | Feilrisiko |
|---|---|---|
| "Kobler opptil 10 rør" | Maks 6 rør (144W) | Driver utbrenthet ved 85 grader + |
| "Universal 120-277V" | 120V: 5 rør maks | Flimmer over 3m kabel |
| "Ingen gjeldende grense" | Koblingssmelte ved 8A+ | Plastisk deformasjon |
Merk: 90 % av "koblingsbare" rør mangler overbelastningsbeskyttelseskretser.
3. Kritiske sikkerhetsstandarder
NEC 725.144:Klasse 2 kretser begrenset til100W(120V) eller200W (277V).
UL 1993:Krever termiske avskjæringer hvis interne temperaturer overstiger 90 grader.
Eksempel på brudd:Kobling av 8×24W rør (192W) på 120V ugyldiggjør UL-sertifisering.
4. Ytelsesforringelse
Lumen tap:8 % fall per armatur utover 5 rør på grunn av kumulativt spenningsfall.
Flimmerrisiko: Poor-quality drivers exhibit >30 % flimmer ved kjedeender (IEEE 1789 ikke-kompatibel).
EMI-stigning: Linked systems without surge protection fail at >2kV (mot. 6kV frittstående).

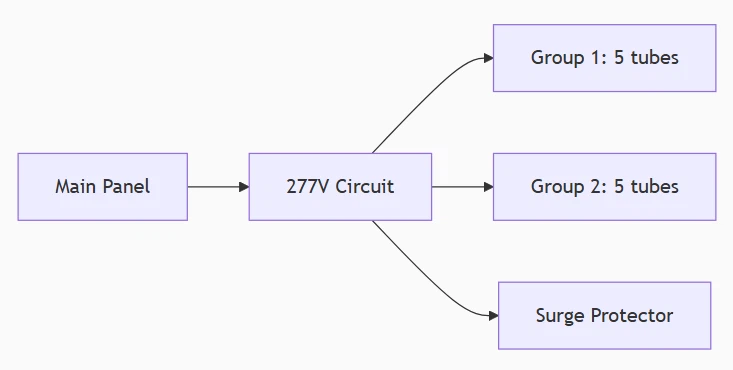

5. Løsninger for stor-installasjoner
a) Sonert kraftdistribusjon
Del kjeder i grupper på 4-5 rør matet av separate kretsløp.
Koste:+15% ledningsarbeid, +20% materialer.
b) Sentraliserte driversystemer
Bruk eksterne drivere med høy-kapasitet (f.eks. 300 W gjennomsnittlig HLG) med DC-utgang til "dumme" rør.
Fordel:Aktiverer 12+ rør med 95 % systemeffektivitet.
c) Hybrid kabling
6. Nøkkelvalgskriterier
Bekreft driverspesifikasjoner:
Se etter "100-305V" rekkevidde (ikke bare 120/277V)
Krev overbelastnings-/kortslutningsbeskyttelse- (f.eks. IC-beskyttelse)
Koblingsvurdering:
Minimum 16 AWG intern kabling
V0-klassifisert flammehemmende plast
Sertifiseringsmerker:
UL 1993 + FCC del 15B for EMI
Konklusjon
Den sanne koblingsbare grensen for T8 LED-rør varierer vanligvis fra4 rør (120V) til 8 rør (277V)– langt under markedsføringspåstander. Overskridelse av disse tersklene risikerer kodebrudd, for tidlig feil og brannfare. For installasjoner utover 100W er sentraliserte drivere eller sonekretser obligatoriske. Prioriter alltid tredjepartssertifiserte produkter-og kontakt en kvalifisert elektriker for kommersielle distribusjoner. Husk: «Knyttbar» betyr ikke «ubegrenset».
