Av Kevin Rao 1. desember 2025

Evaluering av spektralfordeling i belysningsprodukter krever inkludering av biologiske effektparametere. M/P-forholdet fungerer som en indikator for å måle de ikke-visuelle biologiske effektene av lyskilder, og dens korrelasjon med Color Rendering Index (CRI) har blitt et fokuspunkt i tekniske vurderinger.

Beregningsprinsipp for M/P-forhold

M/P-forholdet er definert som kvotienten av melanopisk lux delt på fotopisk lux. Beregningen er basert på den melanopiske handlingsfunksjonen mel(λ) og den fotopiske funksjonen V(λ) definert i CIE S 026/E:2018-standarden. Måleinstrumenter må være i samsvar med ISO/CIE 19476:2014-standarden, som krever et spektralt bølgelengdeintervall på 1 nm.

M/P-forholdet kvantifiserer den potensielle innvirkningen av en lyskilde på melatoninundertrykkelse. Industriell belysningsstandard ANSI/IES TM-18-20 fastsetter at M/P-forholdet for nattarbeidsmiljøbelysning skal være under 0,6.

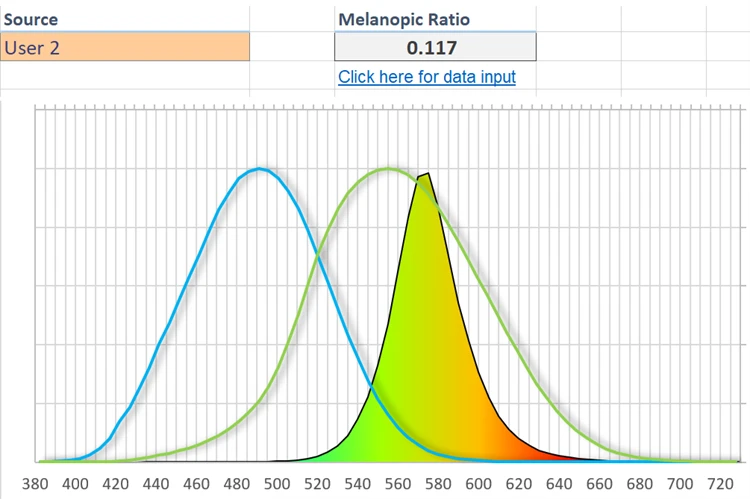

Levert av Excel-verktøy fra WELL Building Institute.

Spektralegenskaper til høye-CRI-lysdioder

LED-er med høy fargegjengivelsesindeks oppnår ytelsen gjennom spektralforbedring med flere-bånd. En typisk CRI 97 LED danner tre strålingstopper ved omtrent 450 nm, 540 nm og 610 nm. Denne spektrale strukturen øker andelen strålingsenergi i 450-480 nm-båndet samtidig som R9-verdien forbedres.

Testdata viser at ved en korrelert fargetemperatur (CCT) på 3000K, når CRI øker fra 80 til 95, øker andelen strålingsfluks i 450-480 nm-båndet fra 12 % til 18 %. Dette båndet tilsvarer det sensitive området til den melanopiske virkningsfunksjonen.

Skjermbilde fra WELL Building Institute sitt Excel-verktøy

Sammenlignende spektralparameterdata

*Datakilde: IES TM-30-20 teststandard, måleforhold 25 grader ±1 grad *

                                                    Skjermbilde fra WELL Building Institute sitt Excel-verktøy

Analyse av Engineering Technology Impact

Spektral Design Contradiction
Å oppnå en høy CRI krever en kontinuerlig spektralfordeling i 600-700 nm-båndet. Nåværende teknologi øker intensiteten til450 nm blue chipfor å eksitere røde fosforer, noe som fører til økt-blå stråling med kort bølgelengde. Tester indikerer at for hver 10-punkts økning i R9-verdi, øker strålingsfluksen ved 450 nm med omtrent 3,2 %.

Biologisk effektoptimaliseringsskjema
Bruk av fiolett chip eksitasjonsteknologi kan redusere M/P-forholdet. Bruk av en 405 nm fiolett brikke med tri-fosfor kan opprettholde en CRI over 95 samtidig som M/P-forholdet reduseres til 0,48. Denne teknologien brukes allerede i medisinske lysscenarier.

Lysstyringsstrategi
Intelligente lyssystemer justerer dynamisk spekteret basert på døgnrytmer. Nattmodus begrenser andelen 450 nm stråling til under 12 %, samtidig som belysningsstyrken suppleres med590 nm gule lysdioder. Dette systemet er i samsvar med kravene i WELL Building Standard L03.

Retningslinjer for søknadsscenario

Konfigurasjon av kontorbelysning
Dagarbeidsarealer bruker lyskilder medCRI over 90, med M/P-forhold kontrollert innenfor området 0,55-0,65. Konferanseromsbelysning har justerbare spektrummoduser: presentasjonsmodus forbedrer fargegjengivelsesytelsen, mens møtemodus om natten senker M/P-forholdet.

Medisinske belysningsløsninger
Nattbelysning for pasientrom bruker spesielle lyskilder med CRI 80 og M/P-forhold under 0,4. Kirurgisk belysning skiller mellom generell omgivelsesbelysning og kirurgisk feltbelysning, sistnevnte opprettholder høye fargegjengivelsesegenskaper mens omgivelseslys bruker kilder med lavt M/P-forhold.

Industrielle belysningsstandarder
Nettsteder med kontinuerlig drift implementerer tids-baserte belysningsstrategier. Den første halvdelen av natten bruker høy-CRI-belysning, og bytter til lav M/P-forhold etter midnatt. Belysningsstyrkevedlikeholdsfaktoren forblir uendret, mens spektraleffektfordelingen justeres i henhold til et fastsatt program.

FAQ

M/P-forhold målemetode
Bruk et spektroradiometer til å måle den spektrale kraftfordelingen, beregnet i henhold til CIE 218-2016-standarden. For rask vurdering på stedet kan kalibrerte blålysfaretestere brukes, med resultater multiplisert med en konverteringsfaktor på 0,82.

Produktspesifikasjoner Merkekrav
Teknisk dokumentasjon for belysningsprodukter bør inkludere M/P-forholdsverdier for tre CCT-punkter: 3000K, 4000K og 5000K. Testrapporter skal spesifisere standarden som brukes og måleusikkerhet, som bør være mindre enn 8 %.

Eksisterende system ettermonteringsløsninger
Uten å endre armaturene kan installering av 475 nm avskjærings-optiske filtre redusere M/P-forholdet med 35 %–40 %. Filterlystapet er omtrent 12 %, noe som krever en tilsvarende økning i designverdien for basisbelysningsstyrken.

Standard samsvarsverifisering
Medisinsk bygningsbelysning krever en 24-timers rapport om konsekvensvurdering av melatoninrytme. Rapporten bør inkludere MLT-Arealverdiberegninger og spektral tidsserieanalyse, i samsvar med vedlegg H til GB 50034-2021.

Beslutningsgrunnlag for produktvalg
Prioritize compromise solutions with CRI 90-93 and M/P ratios of 0.50-0.55. For special scenarios, use tunable spectrum products with daytime mode CRI >95 og nattmodus M/P<0.45.

Referansestandarder og litteratur

CIE S 026/E:2018Målesystem for optisk stråling på ipRGC-påvirkede svar

ANSI/IES TM-18-20Designretningslinjer for døgnbelysning

WELL Byggestandard v2 L03 Klausul

GB 50034-2021Standard for lysdesign av bygninger
