En praktisk veiledning til LED-strip-kabling og strømforsyninger
Selv om ledninger og strømforsyninger kanskje ikke er de mest glamorøse aspektene ved LED-stripebelysning, utgjør de det kritiske grunnlaget for enhver vellykket installasjon. Riktig elektrisk oppsett sikrer ikke bare optimal ytelse, men også langsiktig-pålitelighet og sikkerhet.
Denne veiledningen bryter ned det vesentlige av LED-strips strøm og ledninger i klare, handlingsrettede termer.
Forstå LED-strømforsyninger
Strømforsyningens rolle
LED-strips fungerer på lav-likestrøm (DC) - typisk 12V eller 24V - mens husholdningsuttak leverer høy-vekselstrøm (AC). Strømforsyningen (også kalt en LED-driver eller transformator) bygger bro over dette gapet ved å konvertere 230V AC til en stabil likespenning som LED-ene dine trygt kan bruke.
Forsøk på å koble LED-strips direkte til strømnettet vil umiddelbart ødelegge dem. Strømforsyningen fungerer som et beskyttende mellomledd, og sikrer at LED-ene dine får ren, regulert strøm.
Velge riktig spenning
Tilpass alltid strømforsyningsspenningen til LED-stripenes krav. Bruk av en 12V strømforsyning med en 24V stripe vil resultere i dårlig ytelse, mens å koble en 24V forsyning til en 12V stripe vil permanent skade LED-ene.
Beregning av strømforsyningskapasitet
For å bestemme riktig strømforsyningsstørrelse:
Beregn total watt: Strip watt per meter × total lengde
Legg til 20 % sikkerhetsmargin: Total effekt × 1,2
Velg en strømforsyning med lik eller større kapasitet
Eksempel:
5 meter med 9,6 W/m stripe=48W
Med 20 % buffer: 48W × 1.2=57.6W
Anbefalt: 60W strømforsyning
Pro tips:Avrund aldri nedover når du velger strømforsyningskapasitet. Drift med 80 % av maksimal kapasitet eller mindre forlenger komponentens levetid og forbedrer sikkerheten.
Effektivitetshensyn
Høy-effektive strømforsyninger (85–95 % effektivitet) konverterer mer strøm til brukbart lys samtidig som de genererer mindre varme. Dette reduserer driftskostnadene og forbedrer systemets levetid.
Grunnleggende om ledninger
Valg av trådmåler
Trådtykkelse (målt i AWG - American Wire Gauge) påvirker ytelsen direkte. Tynnere ledninger har høyere elektrisk motstand, noe som forårsaker spenningsfall over avstand.
Generelle retningslinjer:
Korte løyper (under 3 m): 18-20 AWG
Middels løp (3-8m): 16-18 AWG
Lange løyper (over 8m): 14-16 AWG
Husk: Lavere AWG-tall indikerer tykkere ledninger med lavere motstand.
Kablingskonfigurasjoner
Serie ledninger
Kobler strips fra ende-til-ende i en enkelt kjede
Egnet for korte løpeturer (under 3m for 12V, 5m for 24V)
Spenningsfallet blir betydelig ved lengre kjøringer
Enkelt sviktpunkt kan påvirke hele kjeden

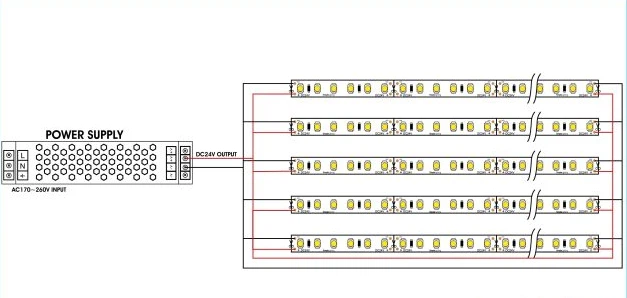

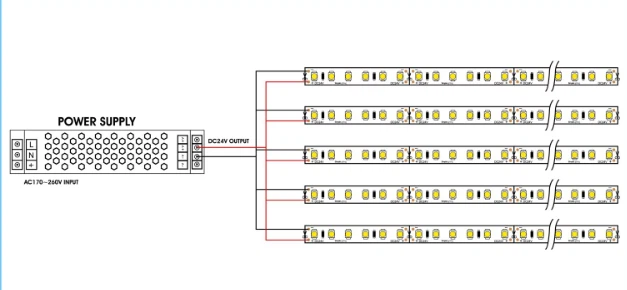

Parallell ledning
Kobler hver stripe direkte til strømforsyningen
Opprettholder konsistent lysstyrke på tvers av alle seksjoner
Forhindrer at enkeltfeil påvirker andre strimler
Krever mer ledninger, men gir overlegen ytelse
Koble til flere striper
Maksimal anbefalt løpelengde:
12V strips: 3-5 meter
24V strips: 5-10 meter
For lengre installasjoner:
Bruk parallelle ledninger fra strømforsyningen
Bruk signalforsterkere for RGB/RGBW-systemer
Strøm fra begge ender for å minimere spenningsfallet
Håndtering av spenningsfall
Spenningsfallet manifesterer seg som progressiv dimming langs en LED-stripe, spesielt merkbar ved lengre kjøringer. Dette skjer på grunn av naturlig elektrisk motstand i ledningene og stripekretsene.
Forebyggingsstrategier:
Velg 24V-systemer for lengre kjøringer
Plasser strømforsyninger nær installasjonspunkter
Bruk passende trådmålere
Implementer parallelle ledningskonfigurasjoner
Kraft lange enkeltløp fra begge ender
Sikkerhetshensyn
Til tross for drift ved lav spenning, er riktige sikkerhetsrutiner fortsatt viktige:
Kretsbeskyttelse
Installer sikringer eller brytere vurdert litt over systemets strømtrekk
Eksempel: 3A sikring for et 2,5A system
Lasthåndtering
Oppretthold 20 % strømbuffer
Unngå daisy-kjede flere striper til én enkelt strømforsyning
Tilkoblingssikkerhet
Bruk isolerte kontakter eller riktig loddeteknikk
Sikre alle koblinger mot vibrasjoner eller bevegelse
Miljøvern
Bruk IP-klassifiserte komponenter på fuktige steder
Hold ledninger unna varmekilder
Tett utendørsforbindelser mot fuktighet
Overholdelse av forskrifter
Alt arbeid med nettspenning skal være i samsvar med lokale elektriske forskrifter
Rådfør deg med kvalifiserte elektrikere for netttilkoblinger
Vanlige installasjonsfeil
Spenningsfeil
Kontroller alltid stripe- og strømforsyningskompatibilitet
Underdimensjonerte strømforsyninger
Beregn totallast inkludert sikkerhetsmargin
Feil tilkoblinger
Sørg for solide mekaniske og elektriske forbindelser
Oppretthold riktig polaritet (+ til +, - til -)
For stor serielengde
Bruk parallelle ledninger for kjøringer som overgår produsentens anbefalinger
Utilstrekkelig ledningsdimensjonering
Velg passende måler for kjørelengde og gjeldende belastning
Viktige takeaways
Tilpass strømforsyningsspenningen nøyaktig til kravene til LED-stripen
Beregn total effekt og legg til 20 % sikkerhetsmargin
Velg passende trådmåler for installasjonen
Foretrekk parallell ledning for flere striper eller lange løp
Implementer riktig sikring og kretsbeskyttelse
Bruk IP-klassifiserte komponenter i områder som er utsatt for fuktighet-
Rådfør deg med fagfolk for nettelektrisk arbeid
Ved å følge disse retningslinjene kan du lage LED-belysningsinstallasjoner som leverer jevn ytelse, lang levetid og profesjonelle-kvalitetsresultater.
Merk: Denne informasjonen gir generell veiledning for-lavspent DC-installasjoner. Rådfør deg alltid med produsentens spesifikasjoner for dine spesifikke komponenter og lokale elektriske forskrifter for samsvarskrav.
